Quais são os usos industriais e de pesquisa mais importantes da bis (fluorossulfonil) imida de 1-etil-3-metilimidazólio?

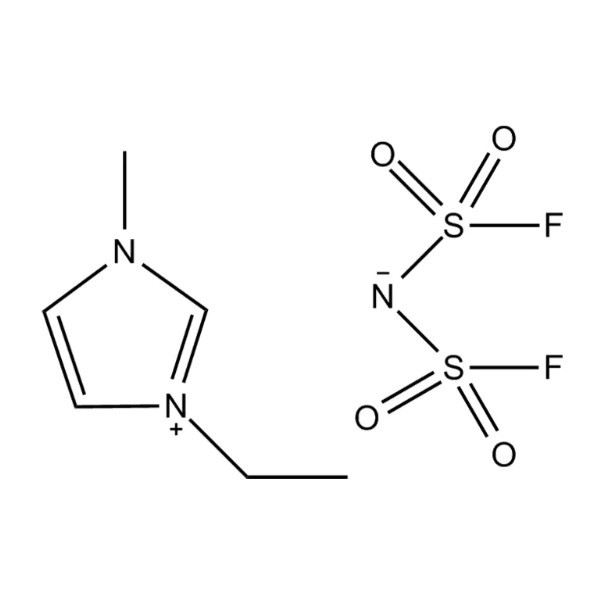

Bis(fluorossulfonil)imida de 1-etil-3-metilimidazólio — comumente abreviado como [EMIM][FSI] — é um líquido iônico que atraiu intensa atenção científica e industrial nas últimas duas décadas. Líquidos iônicos são sais que existem na forma líquida à temperatura ambiente ou próximo a ela, e [EMIM][FSI] se destaca nesta ampla família devido a uma combinação excepcional de propriedades: viscosidade muito baixa, ampla janela de estabilidade eletroquímica, alta condutividade iônica, pressão de vapor insignificante e boa estabilidade térmica. Essas características o tornam um dos líquidos iônicos mais versáteis e práticos disponíveis, com aplicações ativas que abrangem armazenamento de energia, síntese eletroquímica, ciência da lubrificação e pesquisa de materiais avançados.

Principais propriedades físicas e químicas que permitem seus usos

Compreender por que o [EMIM][FSI] é tão amplamente aplicado requer uma imagem clara do que o torna física e quimicamente distinto. O ânion bis (fluorossulfonil) imida - também escrito FSI⁻ - é um ânion altamente deslocalizado e de coordenação fraca que interage apenas vagamente com o cátion imidazólio. Este fraco emparelhamento de íons é a causa raiz da viscosidade notavelmente baixa do composto em comparação com muitos outros líquidos iônicos. A 25°C, [EMIM][FSI] tem uma viscosidade dinâmica de aproximadamente 18–22 mPa·s , que é baixo o suficiente para permitir uma mobilidade iônica razoável sem exigir temperaturas elevadas.

Sua condutividade iônica à temperatura ambiente cai na faixa de 14–18mS/cm , entre os mais altos registrados para qualquer líquido iônico puro. Isto é uma consequência direta da baixa viscosidade e da alta densidade de carga do ânion FSI⁻. A janela eletroquímica – a faixa de tensão na qual o composto não oxida nem reduz – abrange aproximadamente 4,5 a 5,5 V, dependendo do material do eletrodo e das condições de medição. Essa ampla janela é o que torna o [EMIM][FSI] tão atraente como meio eletrolítico para aplicações eletroquímicas de alta tensão. Seu ponto de fusão está bem abaixo de 0°C (os valores relatados variam de -18°C a -22°C), o que significa que permanece líquido na maioria das faixas de temperatura operacional relevantes para dispositivos do mundo real.

Eletrólito em baterias de íon-lítio e de última geração

A aplicação comercialmente mais significativa de [EMIM][FSI] é como componente eletrolítico em sistemas de baterias recarregáveis. As baterias convencionais de íons de lítio usam eletrólitos de carbonato orgânico – carbonato de etileno, carbonato de dimetila e compostos relacionados – que são inflamáveis ​​e propensos à decomposição em temperaturas elevadas ou após abuso das células. Os líquidos iônicos oferecem uma alternativa não inflamável e termicamente estável, e [EMIM][FSI] está entre os candidatos mais adequados porque sua baixa viscosidade permite que os íons de lítio migrem através do eletrólito em taxas rápidas o suficiente para ciclos práticos de carga e descarga.

Na pesquisa de baterias de lítio, [EMIM] [FSI] é normalmente usado como um solvente hospedeiro no qual um sal de lítio - mais comumente bis (fluorossulfonil) imida de lítio (LiFSI) - é dissolvido em concentrações entre 0,5 M e 3,2 M. Em altas concentrações de sal de lítio, o eletrólito forma um eletrólito líquido iônico "localmente concentrado" com compatibilidade aprimorada com ânodos de grafite, que de outra forma seriam esfoliados pelo cátion imidazólio. Estudos demonstraram ciclos estáveis ​​de células completas de grafite/LiFePO₄ e grafite/NMC usando eletrólitos baseados em [EMIM][FSI] em temperaturas de -20°C a 60°C, superando os eletrólitos de carbonato em ambos os extremos desta faixa.

Aplicações de baterias de íon de sódio e íon de potássio

Além do lítio, [EMIM][FSI] está sendo ativamente investigado como meio eletrolítico para baterias de íons de sódio e íons de potássio – dois produtos químicos pós-lítio sendo desenvolvidos como alternativas de baixo custo para armazenamento estacionário de energia. Os sais de sódio e potássio do ânion FSI⁻ dissolvem-se facilmente em [EMIM] [FSI], e os eletrólitos resultantes suportam o revestimento reversível e a remoção desses metais em condições que são difíceis de alcançar em solventes padrão à base de carbonato ou éter. A natureza não inflamável do eletrólito líquido iônico é particularmente atraente para armazenamento estacionário de grande formato, onde a segurança contra incêndio é uma restrição primária do projeto.

Eletrólitos de supercapacitores e capacitores eletroquímicos

Capacitores eletroquímicos de dupla camada (EDLCs), comumente chamados de supercapacitores ou ultracapacitores, armazenam energia adsorvendo íons na superfície de eletrodos de carbono de alta área superficial. A densidade de energia máxima alcançável em um EDLC é dimensionada com o quadrado da tensão operacional, o que significa que a expansão da janela de tensão multiplica diretamente a energia armazenada por unidade de massa. Os eletrólitos aquosos limitam a operação do EDLC a aproximadamente 1 V, enquanto os eletrólitos orgânicos estendem isso para cerca de 2,7 V. [EMIM] [FSI], com sua janela eletroquímica excedendo 4 V em células de eletrodo de carbono, permite que dispositivos EDLC operem em 3,5 V ou superior , quase dobrando a densidade de energia alcançável em comparação com eletrólitos orgânicos à base de acetonitrila.

A baixa viscosidade do [EMIM] [FSI] é crítica neste contexto porque permite que os íons penetrem eficientemente nos poros estreitos do carvão ativado e dos materiais de eletrodo de carbono derivados de carboneto, mesmo em temperaturas abaixo do ambiente. Grupos de pesquisa demonstraram células EDLC baseadas em [EMIM] [FSI] com valores de energia específicos superiores a 40 Wh/kg no nível do dispositivo - uma referência que se aproxima da faixa de desempenho mais baixa das baterias de chumbo-ácido, mantendo a densidade de potência e as vantagens do ciclo de vida características do armazenamento do tipo capacitor.

Eletrodeposição de Metais e Semicondutores

A eletrodeposição - o processo de redução de íons metálicos da solução sobre a superfície do eletrodo para formar um filme fino ou revestimento - é severamente restringida em eletrólitos aquosos porque a água eletrolisa abaixo de 1,23 V. Muitos metais de interesse industrial, incluindo alumínio, titânio, silício, germânio e metais refratários, como tântalo e nióbio, não podem ser eletrodepositados a partir da água porque seus potenciais de redução estão abaixo do limite de evolução do hidrogênio. [EMIM][FSI] dissolve sais precursores apropriados para vários desses elementos e fornece a janela eletroquímica necessária para reduzi-los sem reações competitivas de decomposição de eletrólitos.

A eletrodeposição de alumínio a partir de eletrólitos baseados em [EMIM] [FSI] contendo cloreto de alumínio (AlCl₃) foi demonstrada à temperatura ambiente com boa eficiência de corrente e morfologia de filme controlável. Os revestimentos de alumínio depositados mostram-se promissores para aplicações de proteção contra corrosão onde o cromato aquoso convencional ou o revestimento de níquel estão sendo eliminados por razões ambientais. Filmes finos de silício e germânio depositados a partir de eletrólitos baseados em [EMIM] [FSI] têm sido explorados como materiais anódicos para aplicações em baterias, onde a rota de eletrodeposição oferece uma alternativa aos métodos de deposição a vácuo em alta temperatura.

Síntese de Semicondutores e Nanoestruturas

O ambiente único de solvatação do [EMIM][FSI] também permite a síntese de nanoestruturas semicondutoras – pontos quânticos, nanofios e filmes finos – com morfologia e composição controladas. O líquido iônico atua simultaneamente como solvente, agente direcionador de estrutura e meio eletroquímico, orientando a nucleação e o crescimento dos materiais depositados através de sua estrutura interfacial organizada nas superfícies dos eletrodos. Semicondutores compostos como CdTe e Cu₂ZnSnS₄ (CZTS), relevantes para a fabricação de células solares, foram depositados a partir de eletrólitos baseados em [EMIM][FSI] com controle de composição não facilmente alcançado em sistemas aquosos.

Use como solvente e meio de reação em síntese química

Os líquidos iônicos têm sido promovidos como alternativas "verdes" aos solventes orgânicos voláteis na síntese química porque sua pressão de vapor insignificante elimina a emissão de solvente durante as reações. [EMIM][FSI] participa neste espaço de aplicação, principalmente para reações que se beneficiam de suas propriedades específicas de solvatação ou onde sua estabilidade eletroquímica permite que seja utilizado como solvente e eletrólito combinado para eletrossíntese.

A eletrossíntese orgânica – usando eletricidade em vez de oxidantes ou redutores químicos para conduzir transformações orgânicas – é uma área de crescente interesse industrial para a produção de intermediários farmacêuticos e produtos químicos finos. [EMIM][FSI] funciona tanto como solvente quanto como eletrólito de suporte em tais reações, eliminando a necessidade de dissolver um sal separado em um solvente orgânico e simplificando o isolamento do produto a jusante. Sua baixa viscosidade em relação a outros líquidos iônicos melhora o transporte de massa dentro do reator eletroquímico, aumentando a eficiência da corrente e reduzindo os tempos de reação.

Na redução eletroquímica de CO₂ – uma reação de interesse significativo para converter o dióxido de carbono capturado em combustíveis ou produtos químicos úteis – [EMIM][FSI] foi identificado como um meio altamente eficaz. O cátion imidazólio participa ativamente na estabilização do intermediário ânion radical CO₂, reduzindo o sobrepotencial necessário para a redução de CO₂ e melhorando a seletividade em relação ao monóxido de carbono ou produtos de formato em comparação com eletrólitos aquosos.

Lubrificação e aplicações tribológicas

A estabilidade térmica, a não volatilidade e a afinidade superficial ajustável do [EMIM][FSI] tornam-no um aditivo lubrificante viável e um lubrificante puro para aplicações tribológicas exigentes. Ao contrário dos lubrificantes à base de petróleo, ele não evapora sob condições de vácuo, tornando-o adequado para uso em mecanismos espaciais, câmaras de vácuo e rolamentos de instrumentos de precisão onde a liberação de gases deve ser minimizada. Estudos de [EMIM][FSI] como lubrificante em contatos deslizantes de aço sobre aço mostraram reduções significativas no coeficiente de atrito e no volume de desgaste em comparação com superfícies não lubrificadas e com lubrificantes de óleo mineral de referência.

O ânion FSI⁻ contribui para o desempenho tribológico, formando um tribofilme protetor em superfícies metálicas sob condições de cisalhamento. O conteúdo de flúor do ânion desempenha um papel análogo ao das partículas de PTFE (politetrafluoroetileno) em formulações de lubrificantes convencionais, proporcionando uma química superficial de baixa energia que reduz o desgaste adesivo. Para ligas de alumínio e metais macios que são difíceis de proteger com aditivos químicos de enxofre e fósforo (que podem corroer superfícies não ferrosas), [EMIM][FSI] oferece uma alternativa quimicamente compatível.

Resumo das principais áreas de aplicação

A tabela abaixo consolida os principais usos de [EMIM][FSI] juntamente com a propriedade específica que o torna adequado para cada domínio de aplicação.

Manuseio, segurança e considerações práticas

Embora o [EMIM][FSI] seja muito menos perigoso do que os solventes orgânicos voláteis que frequentemente substitui, não deixa de ter requisitos de manuseio. O composto é higroscópico – absorve água do ar ambiente – e a água dissolvida afeta sua janela eletroquímica, viscosidade e condutividade. Para aplicações eletroquímicas que exigem desempenho nos limites da janela de estabilidade, [EMIM][FSI] deve ser seco sob vácuo a 60–80°C com agitação até que o teor de água esteja abaixo 20 ppm conforme medido pela titulação Karl Fischer.

• Armazene em recipientes selados sob atmosfera inerte (argônio ou nitrogênio) para minimizar a absorção de umidade e evitar qualquer reação com CO₂ atmosférico que possa alterar a composição do líquido iônico por longos períodos.
• Evite o contacto prolongado com a pele — embora o [EMIM][FSI] tenha baixa toxicidade aguda, os líquidos iónicos como classe mostram actividade biológica a nível celular e os dados de exposição cumulativa ainda estão a ser recolhidos por investigadores de saúde ocupacional.
• Manuseie os vidros e equipamentos usados ​​com [EMIM][FSI] com cuidado — sua baixa tensão superficial significa que ele molha as superfícies de forma agressiva e pode ser difícil de remover completamente de superfícies porosas ou ásperas sem uma lavagem completa com solvente.
• O descarte deve seguir os regulamentos locais para produtos químicos contendo flúor – o ânion FSI⁻ contém grupos fluorossulfonil que produzem subprodutos contendo flúor após a incineração e não devem ser descartados em fluxos de resíduos aquosos padrão sem tratamento adequado.

À medida que a investigação em líquidos iónicos continua a amadurecer e os caminhos de expansão para a produção de [EMIM][FSI] se tornam mais rentáveis, a lacuna entre o desempenho do laboratório e a implantação comercial está a diminuir de forma constante. Sua combinação de amplitude eletroquímica, baixa viscosidade e robustez térmica o posiciona como um dos líquidos iônicos mais tecnicamente justificados para a transição da pesquisa acadêmica para a prática industrial em vários setores.
